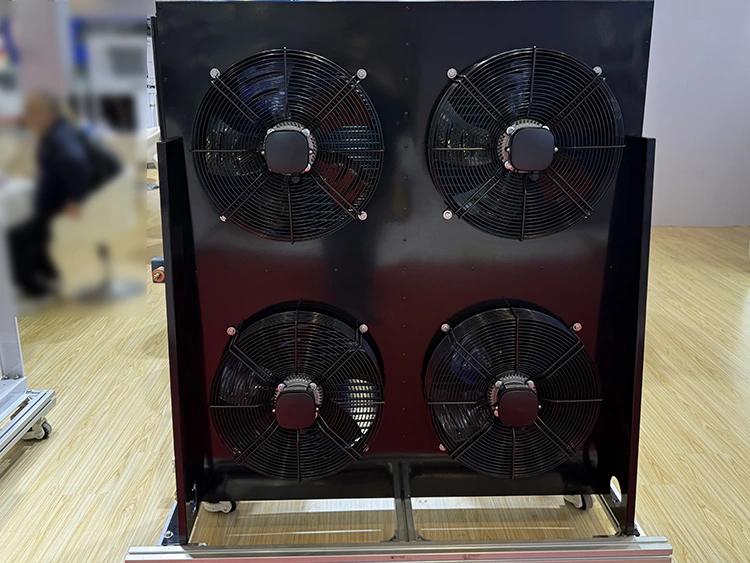

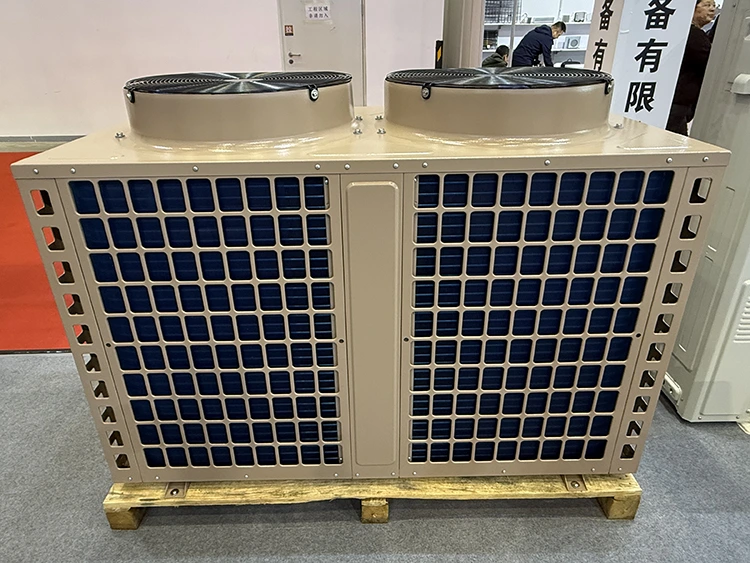

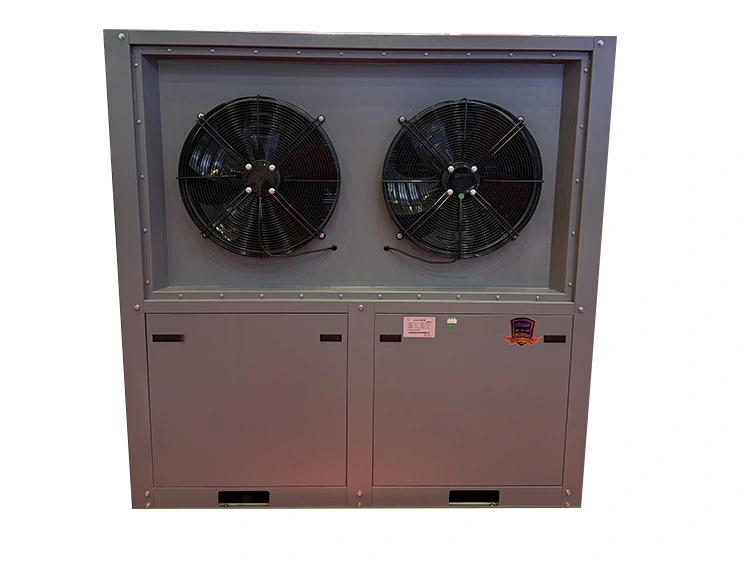

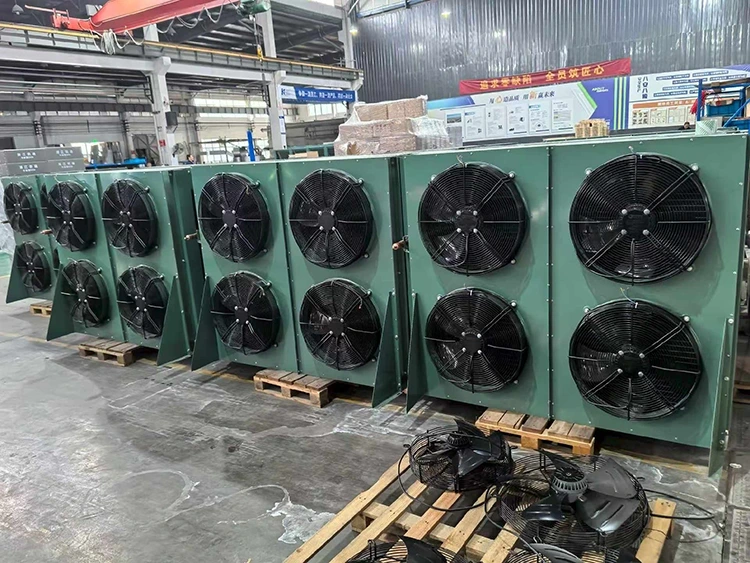

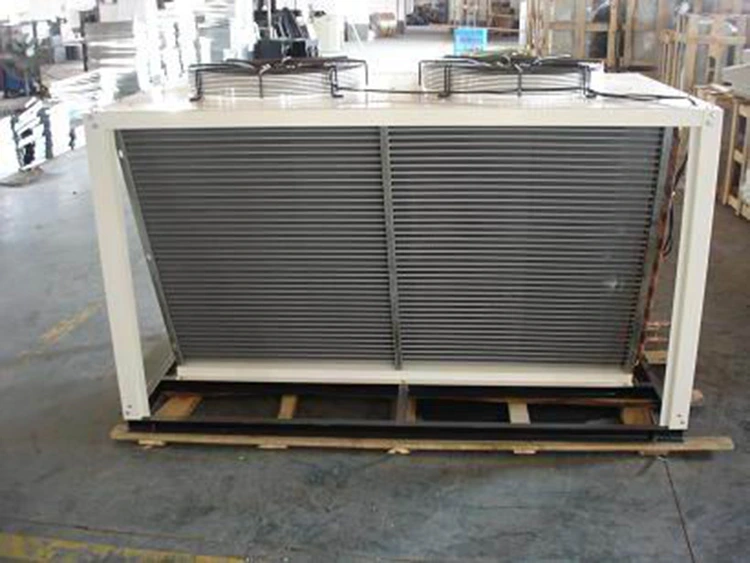

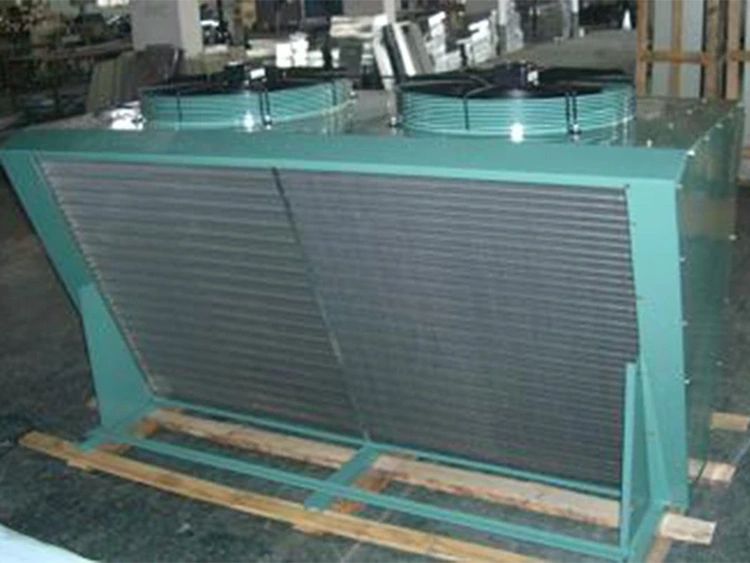

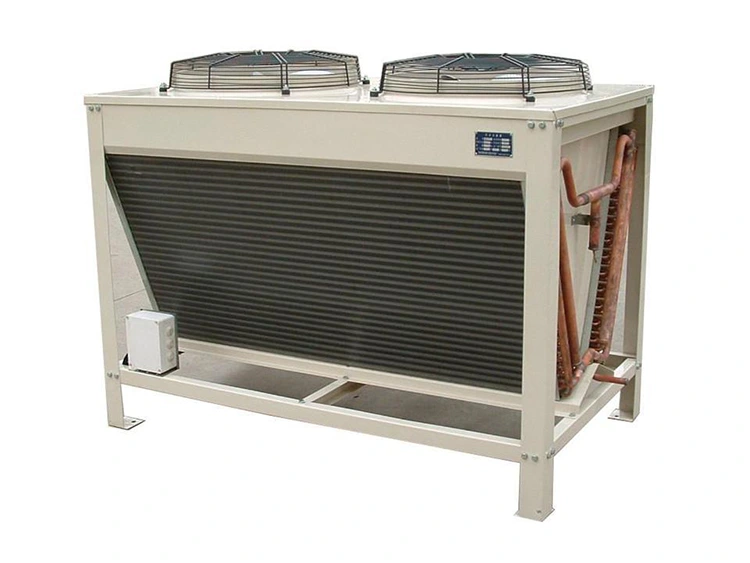

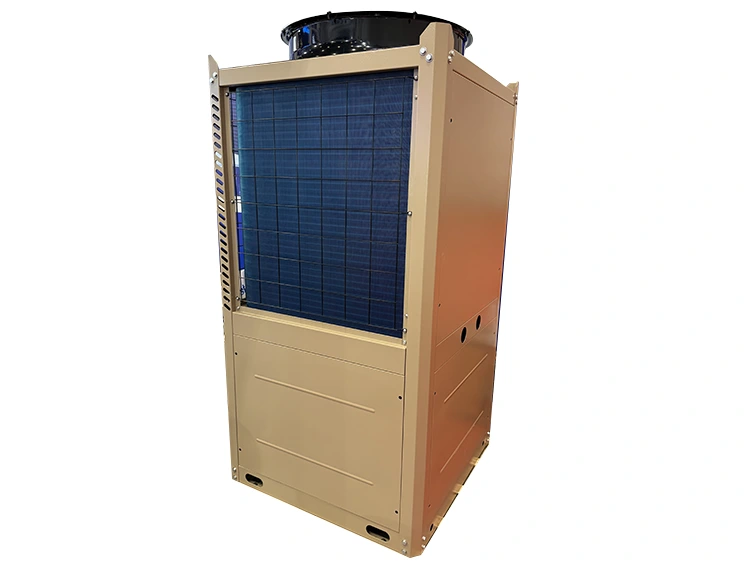

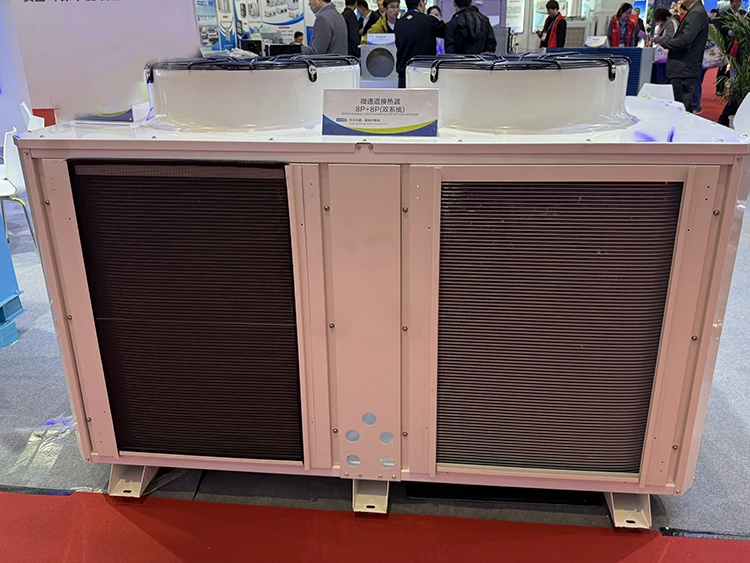

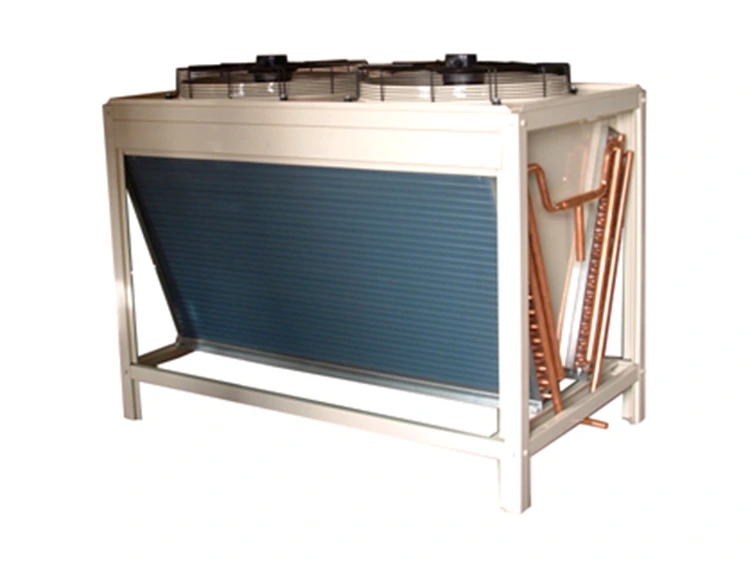

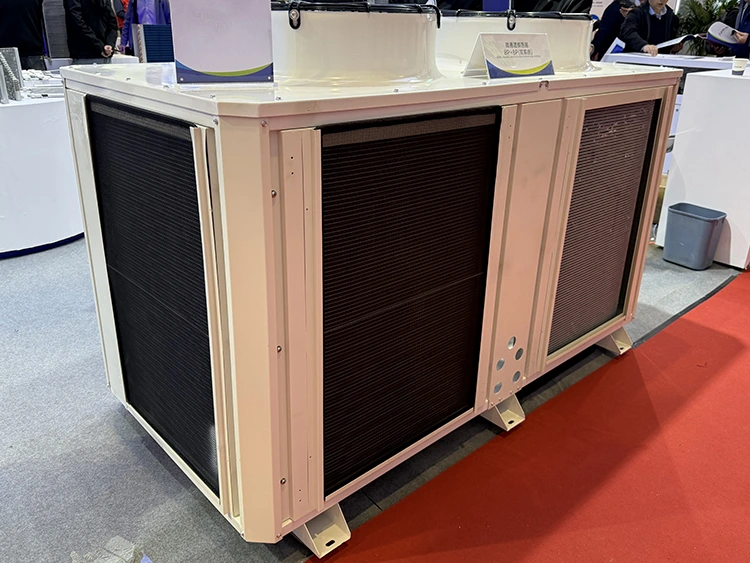

Конденсатор с воздушным охлаждением

Конденсатор с воздушным охлаждением разработан и изготовлен компанией Lynxcool в Китае, предоставляя высокопроизводительные и надежные решения с воздушным охлаждением по всему миру. Доступный в V-образной, А-образной, плоской горизонтальной и раздельной конфигурациях, он может адаптироваться к любой среде установки. В теплообменниках используются алюминиевые ребра, механически соединенные с медными или полностью алюминиевыми трубками, и они проходят испытания на герметичность сухим азотом при 1,5-кратном расчетном давлении для обеспечения безопасности и надежности.

Принцип работы

Принцип работы конденсатора заключается в отводе тепла от паров хладагента под высоким давлением и высокой температурой путем охлаждения его воздухом и преобразования его обратно в жидкость. Процесс можно обобщить в три этапа:

1. Циркуляция хладагента: хладагент поглощает тепло в испарителе, затем сжимается до высокого давления и температуры перед попаданием в змеевики конденсатора.

2. Воздушный теплообмен: воздух проходит через оребренные трубы через вентиляторы, отводя тепло и конденсируя хладагент в жидкость.

3. Контроль давления и энергосбережение: инверторные вентиляторы EC или циклическая работа вентиляторов с управлением по давлению поддерживают стабильное давление конденсации, снижая нагрузку на компрессор и повышая эффективность системы.

Такая конструкция обеспечивает равномерную передачу тепла, высокую эффективность и исключает необходимость водяного охлаждения, что делает ее подходящей для сред с ограниченным количеством воды. Оптимизированное V-образное и плоское расположение змеевиков максимизирует теплообмен в компактных помещениях.

Основные особенности и преимущества

Конденсатор с воздушным охлаждением Lynxcool сочетает в себе высокоэффективное охлаждение, интеллектуальный контроль энергопотребления и долговечные материалы, обеспечивая комплексное холодильное решение. Будь то на крыше, в небольших технических помещениях или в удаленных крупных системах, он обеспечивает стабильную работу и долгосрочную надежность.

● Высокоэффективная конструкция змеевика: алюминиевые ребра, прикрепленные к медным или алюминиевым трубкам, с несколькими типами ребер (плоские, жалюзи, волнистые) и расстоянием между ними 1,0–3,5 мм, обеспечивают максимальную эффективность теплопередачи.

● Универсальные конфигурации: V-образная, А-образная, плоская горизонтальная и удаленная установка отвечают разнообразным пространственным и проектным требованиям.

● Энергосберегающее управление вентилятором: инверторные EC-вентиляторы регулируют скорость в зависимости от давления конденсации, снижая потребление энергии на 12–30 % при частичной нагрузке и одновременно снижая уровень шума.

● Защита от коррозии: золотистая эпоксидная смола, полиуретановое покрытие погружением или полная антикоррозийная защита, подходящая для прибрежных, промышленных и сельскохозяйственных условий.

● Совместимость с несколькими хладагентами: поддерживает R134a, R404A, R507A, R448A, R449A, R410A, R22 и системы CO₂ высокого давления для HFC/HFO и транскритических/каскадных применений.

Благодаря этим функциям конденсатор с воздушным охлаждением Lynxcool повышает эффективность системы, снижает эксплуатационные расходы и сокращает требования к техническому обслуживанию, обеспечивая надежную и стабильную работу во всех холодильных установках.

Приложения и подходящие пользователи

Конденсатор с воздушным охлаждением широко используется в коммерческом, промышленном и пищевой секторах. Типичные области применения включают в себя:

● Коммерческое холодильное хранилище. Выносные конденсаторы, монтируемые на крыше или во дворе, легко интегрируются с холодильными установками для крупномасштабного холодильного хранения.

● Центральные системы супермаркетов: выносные конденсаторы, установленные на крыше, совместимые с хладагентами R404A/R448A/R449A, снижающие потребление энергии на 15–25%.

● Пищевая промышленность и промышленное охлаждение: обеспечивает точный контроль температуры и эффективный теплообмен, обеспечивая стабильность производственной линии.

● Транскритические и каскадные системы CO₂: Змеевики класса CO₂ поддерживают системы высокого давления (>130 бар) или низкого давления (<50 бар).

Основными пользователями являются подрядчики по холодильному оборудованию, системные интеграторы, крупные операторы холодовых цепей, производители OEM-оборудования и операторы холодильных хранилищ. Независимо от масштаба проекта, конденсатор с воздушным охлаждением Lynxcool обеспечивает высокоэффективную работу с низким уровнем шума.

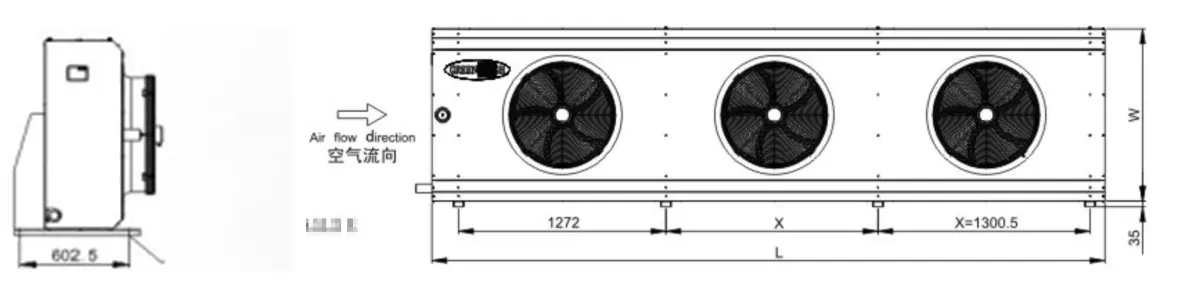

Технические параметры

Примечание. Наши стандартные изделия предназначены для горизонтального размещения. Для вертикальной конфигурации добавьте (H) к обозначению модели, например, C1-010 (H).

Примечание: стандарт Greenhalgh C1 – это вертикальная подача воздуха, для горизонтальной подачи воздуха добавьте (H) в номенклатуру, например: C1-010(H).

Примечание. Наши стандартные изделия предназначены для горизонтального размещения. Для вертикальной конфигурации добавьте (H) к обозначению модели, например, C1-010 (H).

Примечание. Стандарт Greenhalgh C1 – это вертикальный выпуск воздуха, для горизонтального выпуска воздуха добавьте (H) в номенклатуру, например: C1-010(H).

Установка и обслуживание

Правильная установка и обслуживание значительно повышают эффективность и срок службы конденсатора с воздушным охлаждением.

Советы по установке

● Обеспечьте горизонтальную или слегка наклонную установку, чтобы избежать скопления воды на змеевиках.

● Обеспечьте беспрепятственный поток воздуха в зонах входа и выхода вентилятора.

● Подключите вентилятор и двигатель к электрической защите класса IP.

● Используйте защитные чехлы в условиях сильного ветра или высокой коррозии.

Советы по обслуживанию

● Регулярно проверяйте лопасти вентилятора, подшипники и двигатели.

● Очистите ребра змеевика, чтобы предотвратить накопление пыли и сохранить эффективность теплообмена.

● Проверьте трубопроводы и соединения хладагента на предмет утечек.

● Периодически калибруйте контроллеры давления вентиляторов EC-инвертора для обеспечения экономии энергии.

Соблюдение правильных методов установки и обслуживания обеспечивает высокоэффективную работу, более длительный срок службы и надежную работу системы.

Почему выбирают нас

● Сделано в Китае, экспортируется по всему миру: более 20 лет опыта проектирования и производства конденсаторов с воздушным охлаждением, более 10 000 единиц поставлено по всему миру.

● Полностью собственное производство рулонов: от прессования ребер, гибки труб до сварки и испытаний на герметичность: каждый рулон изготавливается собственными силами, чтобы гарантировать качество.

● Экспертная инженерная поддержка: мы определяем размер и выбираем каждый конденсатор с учетом требований к хладагенту, температуре, расходу воздуха и уровню шума. Подробные отчеты и акустические данные предоставляются с каждым заказом.

● Объемные поставки OEM: надежная производительность, конкурентоспособные цены, короткие сроки выполнения заказов и гибкие графики поставок для крупносерийных OEM-проектов.

● Обширный ассортимент продукции: от небольших агрегатов мощностью 2 кВт до выносных конденсаторов мощностью 2000 кВт, включая V-образные, плоские, выносные агрегаты и агрегаты, рассчитанные на выбросы CO₂, что стандартизирует закупки для всех применений.

● Экономическая эффективность: затраты на 20–35 % ниже, чем у аналогичных европейских устройств, что дает реальные преимущества в плане рентабельности и конкурентоспособности на рынке.

Часто задаваемые вопросы

Вопрос: В чем разница между V-образными и плоскими горизонтальными конденсаторами?

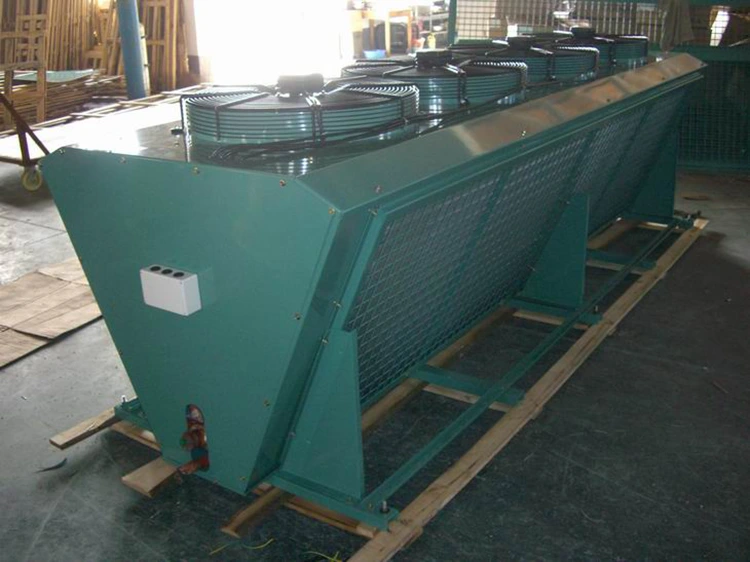

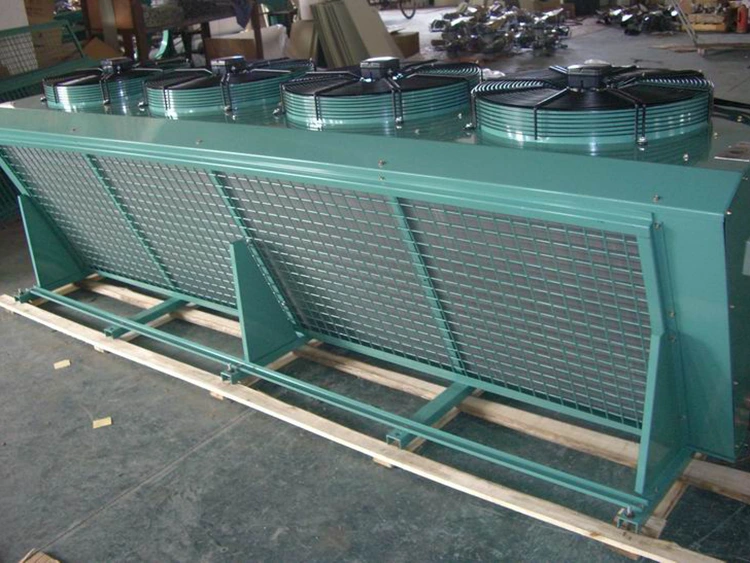

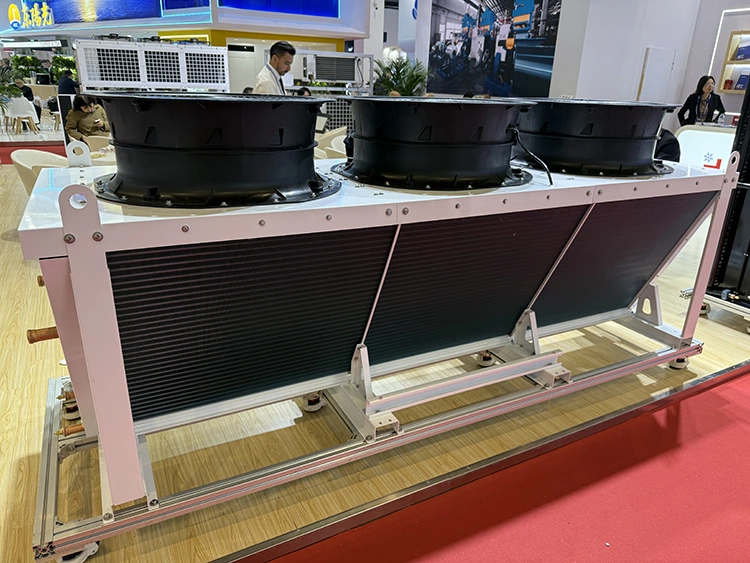

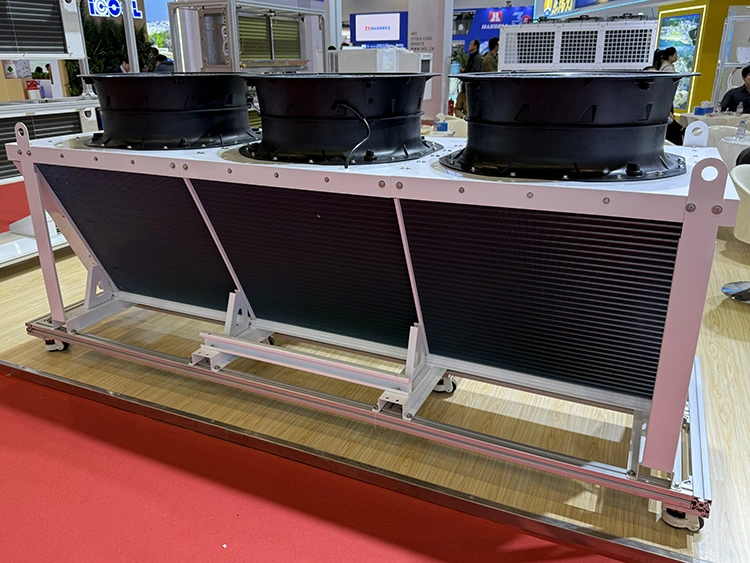

A: Конденсаторы V-образной формы (А-образная рама) имеют две расположенные под углом панели змеевика, обеспечивающие большее охлаждение при меньшей занимаемой площади — идеальное решение для больших или удаленных систем. Плоские горизонтальные конденсаторы проще и экономичнее и подходят для небольших и средних агрегатов, устанавливаемых на крыше. Lynxcool производит продукцию как в Китае, так и предлагает лучшее решение для вашего проекта.

Вопрос: Как инверторные ЕС-вентиляторы снижают потребление энергии?

A: Вентиляторы EC регулируют скорость в зависимости от давления конденсации. Более медленная работа снижает энергопотребление и нагрузку на компрессор, сокращая потребление энергии до 30% в типичных условиях. Все EC-вентиляторы поставляются с предварительно установленными регуляторами давления.

Вопрос: Можно ли использовать ваши конденсаторы с CO₂ (R744)?

А: Да. Мы производим конденсаторные установки с воздушным охлаждением класса CO₂, подходящие для докритических каскадных и транскритических систем, с соответствующими материалами, процессами пайки и испытаниями под давлением до 1,5 × расчетного давления.
