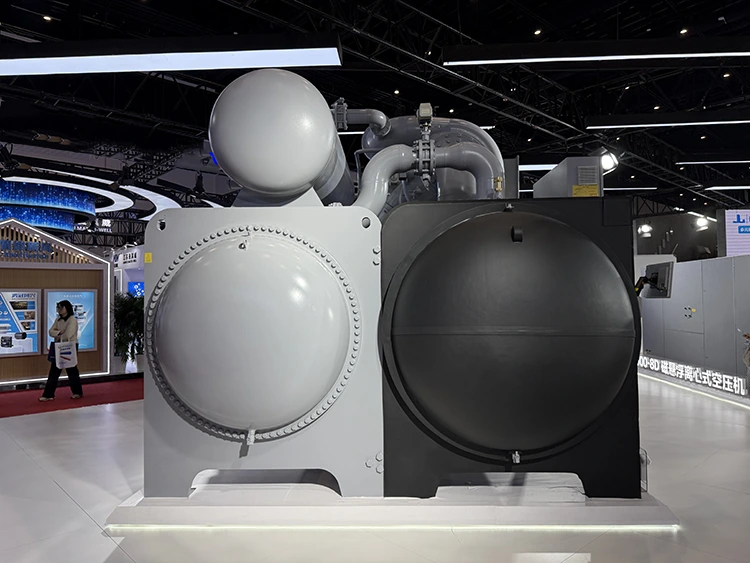

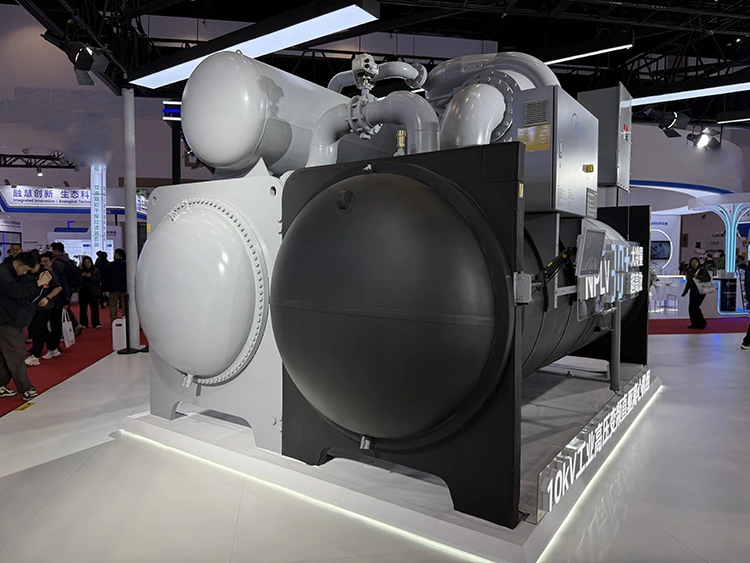

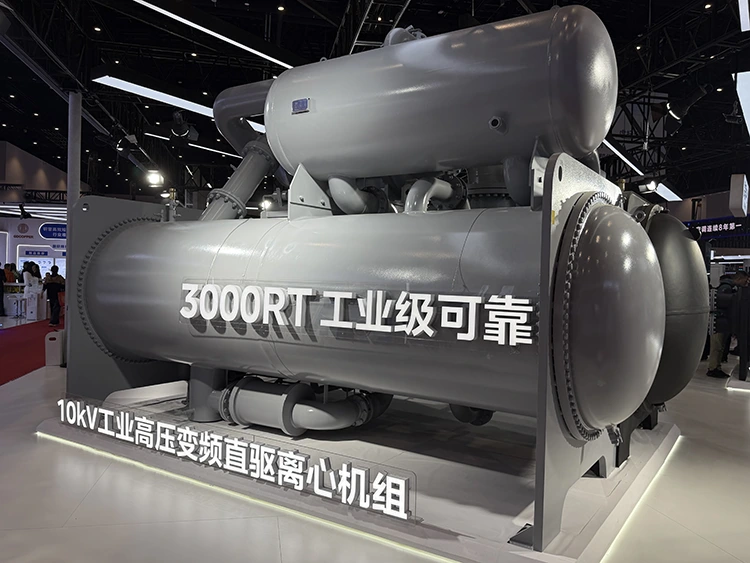

Центробежный охладитель на магнитной левитации

В портфолио холодильных решений Lynxcool центробежный охладитель на магнитной левитации не поставляется как отдельный стандартный продукт. Вместо этого он служит основным модулем источника охлаждения в интегрированной системе охлаждения. На основе проектных требований к охлаждающей нагрузке, годовых изменений нагрузки, состояния охлаждающей воды и конфигурации терминального оборудования Lynxcool обеспечивает комплексное проектирование системы, включая выбор чиллера, проектирование трубопроводов, гидравлические расчеты и разработку стратегии управления.

Конечная ценность, предоставляемая клиентам, зависит как от технических характеристик самого чиллера, так и от опыта Lynxcool в проектировании холодильных систем и реализации проектов.

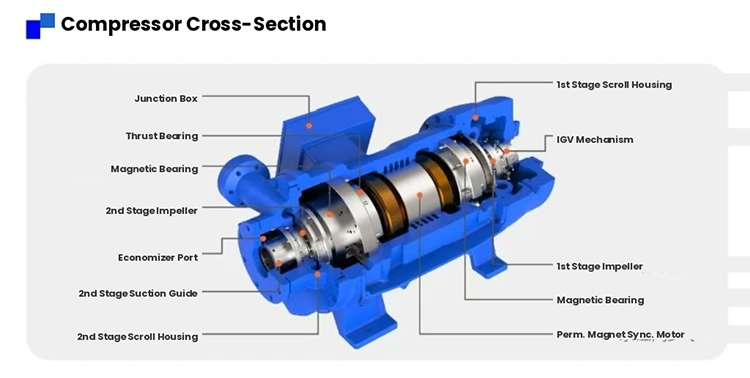

Конструкция компрессора: магнитный подшипник и синхронный двигатель с постоянными магнитами.

Компрессор является основным компонентом центробежного охладителя. В центробежном компрессоре с магнитной левитацией используется система активных магнитных подшипников, которая удерживает ротор в центральном положении за счет электромагнитной силы во время работы. Поскольку между ротором и статором нет физического контакта, исключается механическое трение между вращающимися компонентами.

Система магнитных подшипников использует датчики смещения для контроля положения ротора в режиме реального времени. Контроллер регулирует ток, протекающий через электромагнитные катушки, в соответствии с сигналами датчика, поддерживая ротор в пределах расчетного левитационного зазора во время работы.

Компрессор приводится в движение синхронным двигателем с постоянными магнитами (PMSM). Постоянные магниты встроены внутри ротора, а вращающееся магнитное поле, создаваемое статором под напряжением, непосредственно приводит в движение ротор. Двигатель и рабочее колесо соединены прямой коаксиальной конструкцией, что позволяет отказаться от традиционных повышающих скорость передач и муфт.

За счет упрощения конструкции трансмиссии сокращается количество механических движущихся частей, а также исключаются механические потери, вибрация и рабочий шум, вызванные зубчатой ​​передачей.

Рабочее колесо имеет трехмерную конструкцию потока. Благодаря оптимизации вычислительной гидродинамики (CFD) профиль лопаток и геометрия проточного канала разработаны для повышения эффективности сжатия газа при высокоскоростном вращении.

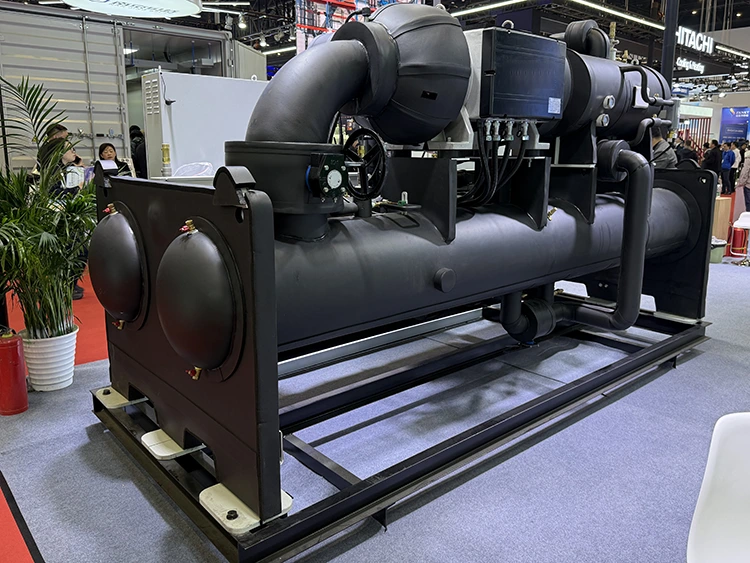

Холодильный цикл и система теплообмена

В установке применяется цикл охлаждения с компрессией пара, в котором хладагент совершает четыре процесса в закрытой системе: сжатие, конденсацию, расширение и испарение.

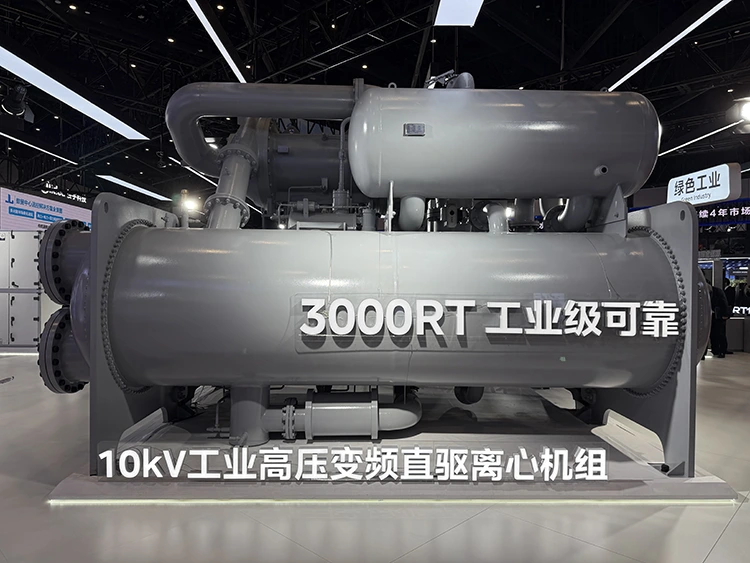

Испаритель имеет конструкцию теплообменника затопленного типа или теплообменника с падающей пленкой. Охлажденная вода течет внутри трубок, а хладагент циркулирует со стороны корпуса. Жидкий хладагент поглощает тепло охлажденной воды на стороне корпуса испарителя и испаряется в пар, снижая температуру охлажденной воды до заданного значения.

Внутри испарителя установлены высокоэффективные теплообменные трубки. Внешняя поверхность трубок специально обработана для увеличения площади теплопередачи и улучшения характеристик теплопередачи при кипении.

Компрессор всасывает пары хладагента с низкой температурой и низким давлением, образующиеся в испарителе. После сжатия высокоскоростным вращающимся рабочим колесом хладагент превращается в газ высокой температуры и высокого давления и поступает в конденсатор.

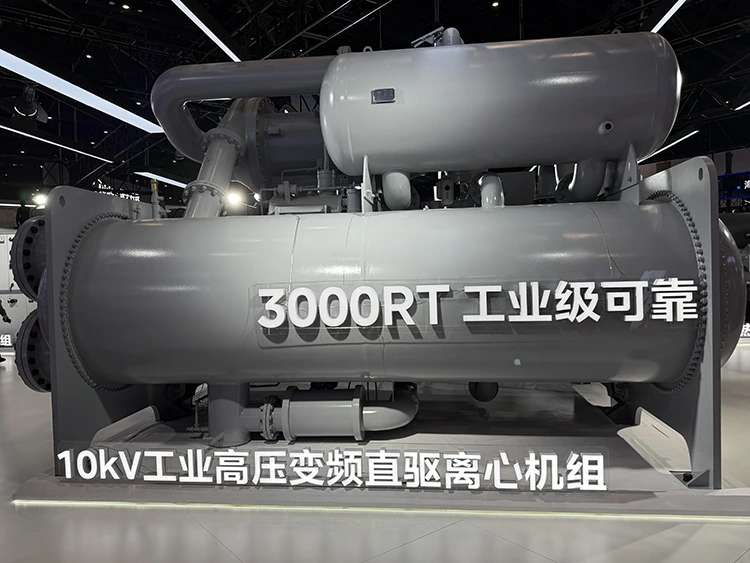

Конденсатор обычно имеет кожухотрубную конструкцию с водяным охлаждением. Охлаждающая вода течет внутри трубок, а хладагент конденсируется на стороне корпуса и выделяет тепло, превращаясь из газа под высоким давлением в жидкость под высоким давлением.

Трубки теплопередачи конденсатора также оснащены высокоэффективными трубками с резьбой или трубками с улучшенной поверхностью для улучшения характеристик теплообмена и снижения падения давления на стороне воды.

Жидкий хладагент под высоким давлением проходит через расширительное устройство, такое как электронный расширительный клапан или фиксированное отверстие, где давление и температура снижаются перед входом в испаритель. Это завершает цикл охлаждения.

Основные технические характеристики

Безмасляная работа и эффективность теплопередачи

Традиционные винтовые или центробежные компрессоры используют смазочное масло для уменьшения трения между подшипниками и вращающимися компонентами. Во время работы определенное количество масла может попасть в холодильный контур вместе с хладагентом и циркулировать через испаритель и конденсатор.

На низкотемпературной стороне испарителя вязкость смазочного масла увеличивается и может накапливаться на поверхности теплообменных трубок, создавая дополнительное термическое сопротивление. Это снижает эффективность испарения и постепенно влияет на эффективность теплопередачи чиллера.

Для поддержания эффективности работы традиционные системы обычно требуют регулярного обслуживания маслоотделителей, систем возврата масла и очистки трубок теплообменника.

Компрессор на магнитной подушке работает без смазочного масла. Поскольку масло не попадает в холодильный контур, теплообменные поверхности испарителя и конденсатора остаются чистыми в течение всего срока службы оборудования.

В результате эффективность теплопередачи не снижается постепенно из-за загрязнения масла. В нормальных условиях эксплуатации холодопроизводительность и коэффициент энергоэффективности могут оставаться близкими к заводским значениям после нескольких лет эксплуатации.

Частотно-регулируемый привод и контроль производительности

Чиллер использует технологию частотно-регулируемого привода для регулировки скорости компрессора в соответствии с фактической потребностью в охлаждении.

Контроллер постоянно сравнивает температуру охлажденной воды на выходе с заданным значением и регулирует скорость двигателя компрессора в соответствии с текущими требованиями нагрузки. В условиях частичной нагрузки двигатель работает на скорости ниже номинальной, что снижает скорость вращения крыльчатки и производительность компрессора. Потребление энергии значительно снижается при уменьшении скорости вращения.

Инвертор объединяет алгоритмы ПИД-управления и функции прогнозирования нагрузки. Анализируя скорость изменения температуры охлажденной воды, система управления динамически регулирует скорость компрессора, чтобы предотвратить частые включения и остановки и большие колебания температуры.

Как только температура охлажденной воды достигнет заданного значения, агрегат может продолжить работу на более низком уровне скорости, поддерживая стабильную температуру воды на выходе и одновременно снижая потребление энергии.

Сравнение: серия SMP и традиционные центробежные чиллеры

Выбор испарителя и конденсатора

Площадь теплопередачи испарителя и конденсатора напрямую влияет на холодопроизводительность и энергоэффективность чиллера. В ходе разработки проекта Lynxcool выбирает и настраивает теплообменники в соответствии с температурами охлажденной воды на входе и выходе клиента, условиями охлаждающей воды, требованиями к качеству воды и факторами загрязнения.

Для применений, требующих более высоких температур воды на входе или более низких температур охлажденной воды на выходе, испаритель может быть спроектирован с большей площадью теплопередачи, чтобы поддерживать соответствующую разницу температур между температурой испарения хладагента и температурой охлажденной воды на выходе, обычно в пределах 4–6 ℃.

Для проектов, расположенных в районах с высокой жесткостью воды, толщину стенок трубок конденсатора и внутреннюю скорость воды можно оптимизировать, чтобы уменьшить образование накипи и свести к минимуму риски коррозии.

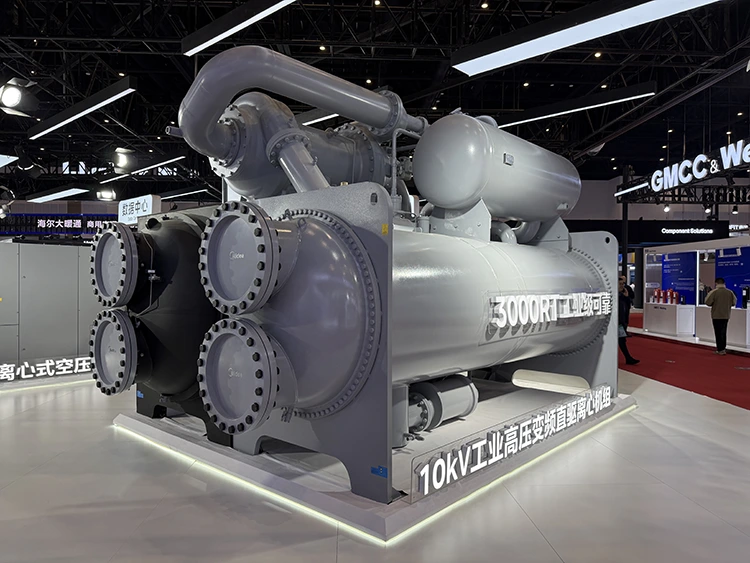

Отверстия для очистки зарезервированы на обоих концах водяной камеры конденсатора, что обеспечивает удобную механическую или химическую очистку во время будущего технического обслуживания.

Электронный расширительный клапан и регулятор расхода хладагента

В установке используется электронный расширительный клапан вместо традиционных терморасширительных клапанов или устройств с фиксированным отверстием. Положение иглы клапана, приводимое в движение шаговым двигателем, можно точно отрегулировать для контроля потока хладагента.

Система управления регулирует степень открытия электронного расширительного клапана в соответствии с рабочими параметрами в реальном времени, включая перегрев хладагента на выходе испарителя, давление всасывания компрессора и температуру нагнетания.

Постоянно регулируя поток хладагента, система обеспечивает соответствие подачи хладагента текущей охлаждающей нагрузке и позволяет полностью использовать площадь теплопередачи испарителя.

Электронный расширительный клапан обеспечивает быструю скорость срабатывания и широкий диапазон регулировки. Во время запуска он постепенно увеличивает поток хладагента, чтобы снизить риск попадания жидкого хладагента в компрессор.

При частичной нагрузке клапан сохраняет подходящее открытое положение, чтобы обеспечить стабильные условия испарения и эффективную теплопередачу.

Интеллектуальная система управления

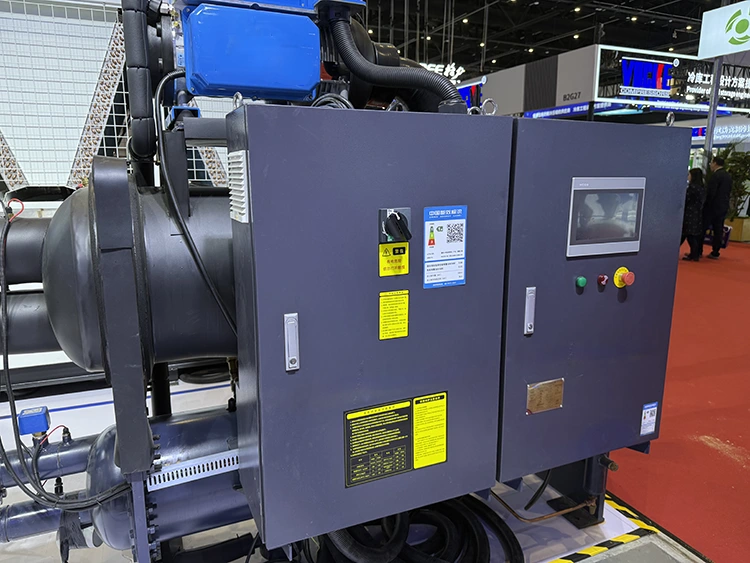

Система управления холодильной машиной разработана на основе платформы ПЛК промышленного уровня и оснащена человеко-машинным интерфейсом (HMI) с сенсорным экраном.

Логика управления включает в себя управление запуском и остановкой компрессора, регулирование скорости, регулировку расширительного клапана, блокировку насоса охлажденной воды, защиту от замерзания, защиту от высокого и низкого давления, защиту от температуры нагнетания, защиту от перегрузки, защиту от потери фазы и мониторинг реле расхода воды.

Рабочие параметры отображаются и записываются в режиме реального времени через интерфейс управления, в том числе:

Температура охлажденной воды на входе и выходе

Температура охлаждающей воды на входе и выходе

Давление испарения

Давление конденсации

Температура нагнетания

Ток двигателя

Зазор подшипника

Температура подшипника

Значение вибрации

Скорость компрессора

Часы работы

Система управления поддерживает стандартные протоколы связи, включая Modbus RTU и дополнительный Modbus TCP/IP. Он может обмениваться данными с системами автоматизации зданий (BAS) или системами управления энергопотреблением предприятия (EMS).

Удаленный мониторинг может осуществляться через проводные сети или беспроводные модули 4G. Эксплуатационный персонал может удаленно проверять состояние оборудования, получать сигналы тревоги о неисправностях и корректировать рабочие параметры, не находясь физически на месте установки оборудования.

Адаптивность системы охлаждающей воды и рабочий диапазон

Центробежный охладитель на магнитной подушке имеет широкий рабочий диапазон температурных условий на входе охлаждающей воды. Когда температура охлаждающей воды относительно низкая, например, зимой или в переходный период, агрегат может работать при более низком давлении конденсации, что приводит к снижению энергопотребления компрессора.

Функция контроля давления в конденсаторе обеспечивает стабильную работу, когда температура охлаждающей воды ниже расчетного значения. Система управления предотвращает нестабильную работу, вызванную миграцией хладагента или слишком низкой степенью сжатия.

Максимально допустимая температура охлаждающей воды на входе обычно составляет 35–38 ℃, в зависимости от модели компрессора и типа хладагента.

Диапазон настройки температуры охлажденной воды на выходе обычно составляет 5–20 ℃. Для стандартных систем кондиционирования воздуха типичная температура охлажденной воды составляет 7 ℃ на выходе и 12 ℃ на возвратной воде. Для охлаждения промышленных процессов температуру на выходе можно регулировать в соответствии с требованиями процесса, обычно в диапазоне 5–10 ℃.

Контроль скачков напряжения и стабильность работы

Центробежные компрессоры могут испытывать помпаж при работе с низкой нагрузкой или высоким давлением конденсации. Помпаж возникает, когда воздушный поток меняет направление на выходе из рабочего колеса, вызывая колебания давления и нестабильную работу компрессора. В тяжелых случаях непрерывная помпажная работа может привести к повреждению рабочего колеса.

Центробежный компрессор с магнитной левитацией использует технологию активного управления для предотвращения скачков напряжения. Контроллер постоянно контролирует рабочие параметры, включая ток двигателя, скорость компрессора, давление всасывания и давление нагнетания.

Когда рабочая точка приближается к границе помпажа, система управления автоматически регулирует скорость компрессора или положение впускного направляющего аппарата (если имеется), чтобы вернуть рабочее состояние обратно в стабильный диапазон.

В аномальных условиях, таких как чрезмерная температура охлаждающей воды или внезапное снижение расхода охлажденной воды, контроллер отдает приоритет функциям защитной разгрузки и сигнализации, чтобы предотвратить попадание компрессора в зону помпажа.

Выбор модели и рейтинг производительности

Стандартные условия выбора чиллера основаны на:

Температура охлажденной воды на входе/выходе: 12 ℃/7 ℃.

Температура охлаждающей воды на входе/выходе: 30 ℃/35 ℃.

Температура окружающей среды: 35 ℃

В этих условиях диапазон холодопроизводительности агрегата обычно составляет от 300 до 2000 кВт.

Интегральное значение частичной нагрузки (IPLV) может достигать 8,0–9,5 в зависимости от выбранной модели и условий эксплуатации.

Фактическая холодопроизводительность и энергоэффективность варьируются в зависимости от условий на объекте. В процессе отбора Lynxcool оценивает информацию о проекте, включая:

Среднегодовая температура по влажному термометру в месте установки

Параметры конструкции градирни

Распределение годовой нагрузки охлажденной воды

График работы и характеристики нагрузки

Эти параметры используются для определения наиболее подходящей конфигурации чиллера для каждого проекта.

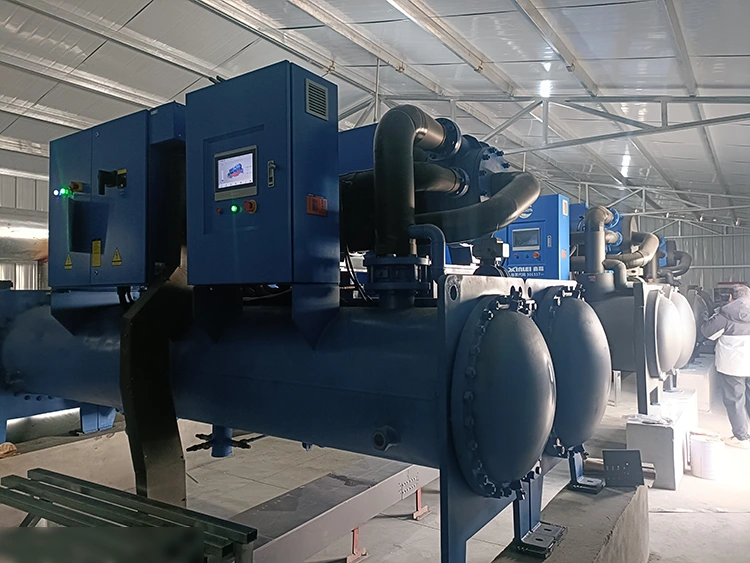

Условия установки и требования к машинному помещению

По сравнению с традиционными винтовыми чиллерами центробежные чиллеры с магнитной левитацией предъявляют меньшие требования к фундаменту для установки.

Благодаря бесконтактной магнитной конструкции подшипника передача вибрации во время работы чрезвычайно низка. Снижаются как динамические, так и статические нагрузки, что делает устройство подходящим для проектов со строгими требованиями к контролю вибрации.

Компактная конструкция позволяет устройству занимать меньше места для установки. При той же холодопроизводительности занимаемая площадь может быть уменьшена примерно на 30–40 % по сравнению с традиционными винтовыми холодильными системами.

Рекомендуемая высота машинного помещения в свету обычно составляет 3,5–4,5 метра. Вокруг агрегата должно быть оставлено достаточно места для технического обслуживания, а также достаточно места на обоих концах испарителя и конденсатора для снятия и обслуживания трубок теплообменника.

В соединениях охлаждающей воды и охлажденной воды используются стандартные фланцевые соединения. Перед отправкой установка частично заправляется хладагентом и заполняется защитным инертным газом. После установки доливается оставшийся хладагент с последующим вводом системы в эксплуатацию.

График технического обслуживания и требования к проверкам

Текущее техническое обслуживание центробежных холодильных установок на магнитной левитации в основном включает в себя:

Еженедельный осмотр:

Проверьте температуру охлажденной и охлаждающей воды на входе/выходе.

Проверьте разницу температур воды на входе и выходе.

Ежемесячный осмотр:

Проверьте затяжку электрических клемм

Просмотр записей операций сенсорного экрана и истории сигналов тревоги.

Ежеквартальный осмотр:

Проверьте падение давления на водяных сторонах испарителя и конденсатора.

Очистите теплообменники, если падение давления превышает 15 % от исходного значения.

Полугодовой осмотр:

Калибровка точности датчика температуры и давления

Чистые фильтры охлажденной воды

Ежегодная проверка:

При необходимости замените охлажденную и охлаждающую воду.

Провести тестирование качества воды

Проверьте состояние старения электрических компонентов

Система магнитных подшипников не требует регулярной замены масла или смазки. Положение подшипника и рабочее состояние постоянно контролируются контроллером. При возникновении ненормальных условий система подает сигнал тревоги, и профессиональные специалисты могут выполнить диагностику с помощью специальных сервисных инструментов.

Типичные сценарии применения

Охлаждение дата-центра

Центры обработки данных работают непрерывно в течение всего года и требуют стабильной производительности охлаждения при строгих требованиях к энергоэффективности.

Центробежный охладитель на магнитной левитации подходит для систем охлаждения центров обработки данных благодаря своей высокой эффективности в условиях частичной нагрузки. Его рабочие характеристики соответствуют переменным нагрузкам ИТ-оборудования, помогая снизить годовое потребление энергии на охлаждение и повысить общую энергоэффективность центра обработки данных.

Фармацевтическое и биотехнологическое производство

Фармацевтические производственные помещения требуют точного контроля температуры охлажденной воды и надежной непрерывной работы.

Центробежный охладитель на магнитной левитации может поддерживать точность регулирования температуры охлажденной воды на выходе в пределах ±0,5℃. Система управления поддерживает несколько конфигураций агрегатов, включая работу в режиме ожидания и скоординированную логику управления, что повышает надежность системы в критически важных производственных средах.

Пищевая промышленность и логистика холодовой цепи

На предприятиях пищевой промышленности и холодильных складах часто требуются холодильные системы, работающие в нескольких температурных диапазонах.

В сочетании с возможностями проектирования холодильных систем Lynxcool, включая выбор испарителя, конденсатора и воздушного охладителя, центробежный холодильный агрегат с магнитной левитацией может быть интегрирован в многотемпературные системы охлаждения.

В крупных логистических центрах холодовой цепи низкий уровень шума при работе помогает снизить нагрузку на складской персонал и ежедневные операции.

Переработка пластмасс и резины

Термопластавтоматы и экструзионное оборудование требуют стабильного снабжения охлажденной водой для охлаждения пресс-форм и контроля температуры процесса.

Во время длительной непрерывной работы охладитель на магнитной левитации поддерживает постоянную эффективность теплопередачи без загрязнения масла внутри холодильного контура, помогая обеспечить стабильный контроль температуры пресс-формы и точность размеров продукта.

Большие коммерческие здания и системы централизованного холодоснабжения

Торговые центры, офисные здания, больницы, аэропорты и другие крупные общественные объекты обычно испытывают значительные колебания охлаждающей нагрузки в течение дня.

Центробежный охладитель с магнитной левитацией может плавно регулировать производительность при различных условиях нагрузки, обеспечивая эффективную работу как в дневные периоды высокой нагрузки, так и в ночные периоды низкой нагрузки.

Процесс реализации проекта Lynxcool

При фактической реализации проекта Lynxcool предоставляет центробежный охладитель на магнитной левитации как часть комплексного решения системы охлаждения, а не просто поставляет оборудование.

После получения основной информации о проекте клиента, включая тип здания, требования к системе отопления, вентиляции и кондиционирования воздуха или технологическому охлаждению, расчетную охлаждающую нагрузку и местные климатические условия, команда инженеров Lynxcool выполняет расчет нагрузки на систему и выбор оборудования.

После утверждения модели чиллера команда инженеров завершает проектирование системы охлажденной воды, системы охлаждающей воды, выбор насоса, выбор расширительного бака и изоляцию трубопровода, а также предоставляет полные строительные чертежи.

На этапе производства Lynxcool координирует производство оборудования и подготовку материалов согласно утвержденным техническим условиям. Монтаж осуществляется квалифицированными инженерными бригадами, имеющими навыки монтажа напорных трубопроводов и механико-электрического монтажа.

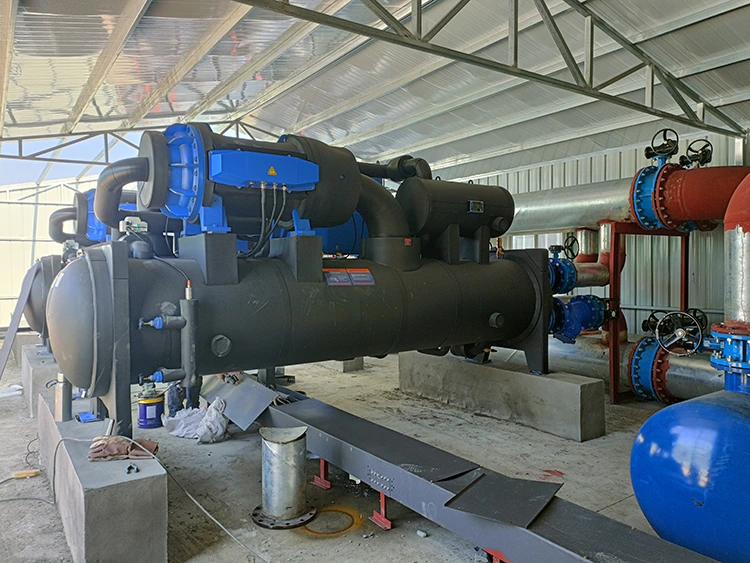

Процесс установки на месте включает в себя:

• Подключение трубопроводов холодоснабжения и водоснабжения
• Электропроводка
• Промывка системы
• Гидравлическое испытание давлением
• Вакуумное тестирование

Во время ввода в эксплуатацию технические специалисты выполняют заправку хладагента, настройку параметров, проверку логики управления и тестирование под нагрузкой.

После того, как все эксплуатационные показатели соответствуют проектным требованиям, система передается заказчику вместе с обучением эксплуатации и руководством по техническому обслуживанию.

Благодаря полной инженерной поддержке от выбора оборудования до ввода в эксплуатацию, Lynxcool помогает клиентам создавать стабильные и эффективные системы охлажденной воды для коммерческих, промышленных и технологических систем охлаждения.
