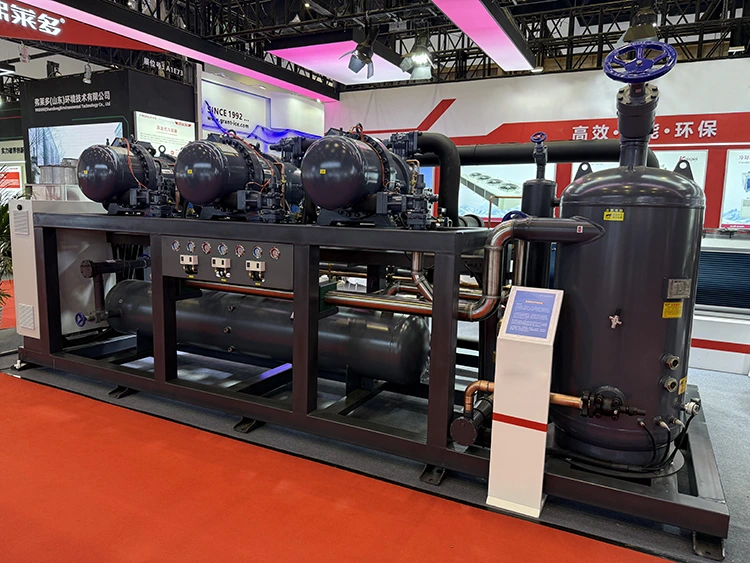

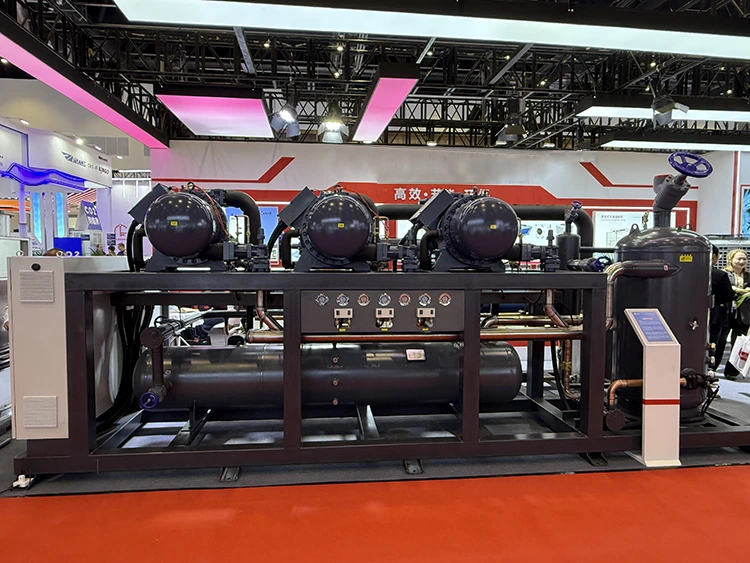

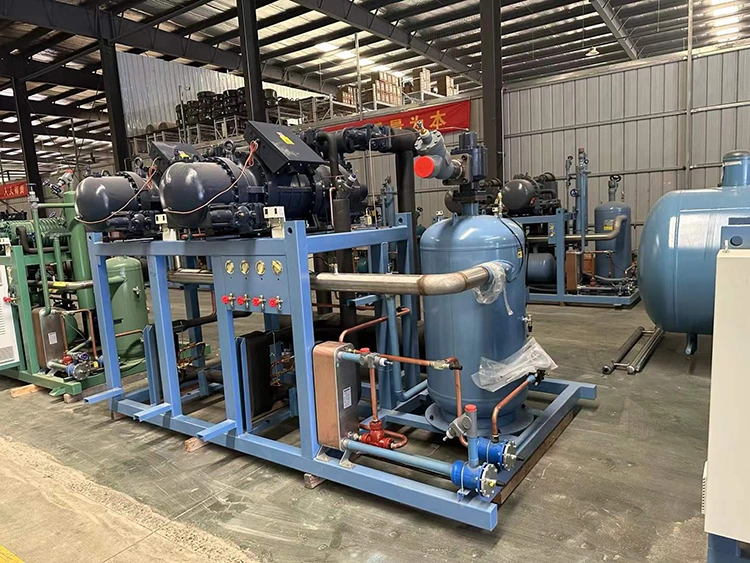

Lynxcool производит полугерметичные двухступенчатые винтовые холодильные компрессоры для промышленных и коммерческих холодильных систем, требующих стабильной работы при низких температурах. Установка сочетает в себе технологию полугерметичного винтового сжатия с двухступенчатым сжатием и встроенным экономайзером для повышения эффективности охлаждения и поддержания надежной работы при низких температурах испарения.

Эта холодильная установка заводской сборки, предназначенная для холодильного хранения, обработки пищевых продуктов, заморозки морепродуктов, фармацевтических складов и охлаждения промышленных процессов, работает при температуре испарения до -50°C. Полугерметичная конструкция устраняет необходимость во внешних уплотнениях вала, помогая снизить риск утечки хладагента и упростить текущее обслуживание.

Благодаря сборке на раме, управлению на базе ПЛК и гибкому регулированию производительности агрегат обеспечивает быструю установку, автоматическую работу и расширение системы для различных требований к охлаждению.

Ассортимент продукции

Принцип работы полугерметичного двухступенчатого винтового холодильного компрессора

Полугерметичный двухступенчатый винтовой холодильный компрессор работает путем сжатия хладагента через две ступени винтового сжатия для достижения эффективного охлаждения в условиях эксплуатации при низких температурах. Цикл охлаждения начинается, когда пары хладагента под низким давлением попадают на первую ступень сжатия, где двухвинтовые роторы сжимают хладагент до уровня промежуточного давления.

После промежуточного сжатия хладагент проходит через встроенную систему экономайзера, где дополнительный впрыск хладагента улучшает поток хладагента и повышает эффективность охлаждения. Вторая ступень сжатия еще больше увеличивает давление хладагента перед тем, как газ под высоким давлением попадает в конденсатор для отвода тепла.

Во время работы полугерметичный двигатель охлаждается всасываемым газообразным хладагентом, поддерживая стабильную температуру двигателя и снижая потребность в дополнительных компонентах охлаждения. Система управления ПЛК постоянно контролирует рабочие параметры и регулирует мощность компрессора в зависимости от потребности в охлаждении, обеспечивая стабильный контроль температуры и эффективное использование энергии.

По сравнению с традиционными одноступенчатыми винтовыми компрессорами двухступенчатый процесс сжатия снижает температуру нагнетания, повышает производительность при высоких степенях сжатия и обеспечивает надежную работу в приложениях, требующих температуры испарения до -50°C.

Ключевые особенности

Полугерметичная конструкция винтового компрессора

Полугерметичная конструкция объединяет двигатель и компрессор в герметичном корпусе, устраняя внешнее уплотнение вала, обычно используемое в компрессорах открытого типа. Такая структура уменьшает потенциальные точки утечки хладагента и защищает внутренние компоненты от внешнего загрязнения.

Во время работы двигатель охлаждается всасываемым газообразным хладагентом, что обеспечивает стабильную работу без дополнительного оборудования для охлаждения двигателя. Благодаря степени защиты IP54 компрессорный агрегат пригоден для непрерывной работы в промышленных холодильных установках.

Технология двухступенчатого сжатия

Двухступенчатая система сжатия разделяет общую степень сжатия на две ступени сжатия, снижая нагрузку на каждую ступень и улучшая стабильность работы в условиях низких температур.

Такая конструкция снижает температуру нагнетания, уменьшает термическую нагрузку на компоненты компрессора и поддерживает эффективную работу, когда температура испарения достигает -50°C. Он особенно подходит для глубокой заморозки, переработки морепродуктов и низкотемпературного хранения, где одноступенчатые системы могут испытывать потерю эффективности.

Встроенная система экономайзера

Встроенный экономайзер повышает производительность холодильного цикла за счет впрыска хладагента среднего давления в процесс сжатия. Это увеличивает циркуляцию хладагента и улучшает охлаждающую способность в условиях эксплуатации при низких температурах.

По сравнению с обычными системами без технологии экономайзера, установка обеспечивает повышенную энергоэффективность и более стабильную работу при работе с большими нагрузками, что помогает снизить долгосрочные эксплуатационные расходы.

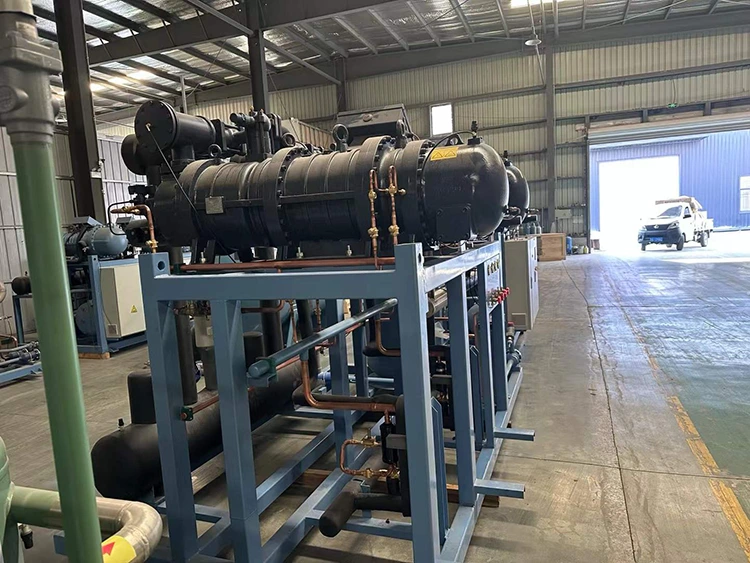

Конструкция скида заводской сборки

Все основные компоненты, включая винтовой компрессор, маслоотделитель, систему трубопроводов, клапаны и шкаф управления, перед отправкой собираются на одной платформе.

Эта интегрированная структура сокращает объем работ по установке на месте и помогает сократить время ввода в эксплуатацию. Компактная занимаемая площадь также делает устройство подходящим для холодильных помещений с ограниченным пространством для установки или проектов модернизации, требующих замены оборудования.

Интеллектуальная система управления ПЛК

Компрессорная установка оснащена системой автоматического управления на базе ПЛК и интерфейсом управления с сенсорным экраном для удобного управления системой.

Система управления контролирует рабочие параметры, включая давление, температуру, состояние компрессора и сигналы безопасности. Он поддерживает автоматическую регулировку мощности, удаленную связь и интеграцию с системами управления холодильным оборудованием через стандартные протоколы связи.

Гибкая совместимость хладагентов

Устройство поддерживает несколько хладагентов в соответствии с различными региональными требованиями и конструкциями холодильных систем. Доступные хладагенты включают R134a, R404A, R507A и R449A, а также доступны индивидуальные конфигурации для конкретных требований проекта.

Такая гибкость позволяет применять компрессорную установку в различных коммерческих и промышленных холодильных установках.

Технические параметры

Полугерметичный двухступенчатый винтовой холодильный компрессор имеет следующие характеристики:

Параметр	Спецификация
Тип компрессора	Полугерметичный двухвинтовой компрессор.
Метод сжатия	Двухступенчатое сжатие с впрыском экономайзера
Охлаждающая способность	30 кВт - 800 кВт
Температура испарения	от -20°С до -50°С
Температура конденсации	от +30°С до +45°С
Регулирование мощности	Бесступенчатая регулировка 25–100 %.
Хладагент	Р134а/Р404А/Р507А/Р449А
Охлаждение двигателя	Охлаждение всасываемого газа
Напряжение двигателя	380 В/3 фазы/50 Гц
Дополнительное напряжение	460 В/60 Гц
Уровень защиты	IP54
Система управления	ПЛК + сенсорный экран ЧМИ
Диапазон КПД	2,0 - 2,8
Уровень шума	≤78 дБ(А) на расстоянии 1 метра

Приложения

Холодное хранение и пищевая промышленность

Компрессорная установка обеспечивает стабильную производительность охлаждения холодильных камер, распределительных складов, предприятий по переработке птицы, мясного производства и заморозки морепродуктов. Его способность работать при низких температурах помогает поддерживать стабильные условия охлаждения во время непрерывного производства.

Фармацевтическое охлаждение

Для хранения фармацевтических препаратов и продуктов, чувствительных к температуре, устройство обеспечивает надежный контроль охлаждения с функциями автоматического мониторинга для поддержания стабильных рабочих условий и уменьшения колебаний температуры.

Охлаждение промышленных процессов

Система подходит для промышленного применения, включая химическую обработку, производство электроники, текстильное производство и другие процессы, требующие постоянного контроля температуры и надежного охлаждения.

Энергоэффективность и эксплуатационные преимущества

Двухступенчатая конструкция сжатия повышает эффективность в условиях высокой степени сжатия за счет снижения нагрузки давления на каждой ступени сжатия. Более низкая температура нагнетания помогает снизить термическую нагрузку и увеличить срок службы компрессора.

Встроенный экономайзер повышает эффективность холодильного цикла за счет улучшения циркуляции хладагента, а полугерметичная конструкция снижает риск утечек по сравнению с традиционными конструкциями компрессоров открытого типа.

Сочетание эффективной технологии сжатия, автоматического управления и интеграции на раме помогает клиентам снизить потребление энергии и упростить долгосрочное управление эксплуатацией.

Установка и обслуживание

Требования к установке

Конструкция рамы заводской сборки снижает требования к установке на месте. После размещения агрегата клиентам в основном необходимо выполнить подсоединение трубопроводов хладагента, электропроводку и пуско-наладку системы управления.

Компактная конструкция обеспечивает гибкую установку как в новых холодильных установках, так и в существующих системах, требующих замены оборудования или расширения мощности.

Требования к техническому обслуживанию

Полугерметичная конструкция снижает требования к регулярному техническому обслуживанию за счет устранения внешних уплотнений вала и защиты внутренних компонентов внутри герметичного корпуса.

Ежедневное обслуживание в основном включает проверку заправки хладагента, уровня масла, рабочего давления, температурных параметров и записей сигналов тревоги ПЛК. Стандартизированные компоненты также упрощают замену запасных частей и сокращают время простоя.

Почему стоит выбрать Lynxcool?

Опыт производства промышленного холодильного оборудования

Lynxcool специализируется на холодильном оборудовании для холодильной цепи, пищевой промышленности и промышленного охлаждения. Компания разрабатывает компрессорные установки с учетом различных температурных требований, холодопроизводительности и условий эксплуатации.

Инженерная поддержка перед поставкой

Lynxcool предоставляет техническую поддержку, включая выбор холодильной системы, расчет охлаждающей способности, конфигурацию оборудования, установочные чертежи и рекомендации по эксплуатации, чтобы помочь клиентам выбрать подходящие решения.

Заводская сборка и тестирование

Каждый компрессорный агрегат собирается и проверяется перед отправкой. Процедуры тестирования включают проверку работы компрессора, проверку системы управления, тестирование защиты и подтверждение рабочих параметров.

Индивидуальные холодильные решения

Lynxcool поддерживает настройку мощности компрессора, конфигурации хладагента, систем управления и компоновки оборудования в соответствии с требованиями конкретного проекта.

Глобальная сервисная поддержка

Доступны технические консультации, поддержка запасных частей и услуги по удаленному устранению неполадок, чтобы помочь международным клиентам поддерживать стабильную работу холодильной системы.

Часто задаваемые вопросы

Что такое полугерметичный двухступенчатый винтовой холодильный компрессор?

Полугерметичный двухступенчатый винтовой холодильный компрессорный агрегат сочетает в себе герметичную конструкцию винтового компрессора и технологию двухступенчатого сжатия. Предназначено для холодильных систем, требующих стабильной работы при низких температурах испарения и высоких степенях сжатия.

Каковы преимущества двухступенчатого сжатия?

Двухступенчатое сжатие снижает степень давления, создаваемую каждой ступенью сжатия, снижая температуру нагнетания и повышая эффективность работы при низких температурах. Он подходит для таких применений, как морозильные системы и холодильные склады.

Какой температурный диапазон может обеспечить данный компрессорный агрегат?

Установка может работать при температуре испарения от -20°C до -50°C в зависимости от выбора хладагента, конфигурации системы и условий эксплуатации.

Какие хладагенты доступны?

Стандартные варианты хладагента включают R134a, R404A, R507A и R449A. В соответствии с требованиями проекта могут быть предоставлены индивидуальные конфигурации хладагента.

В каких отраслях используется данная холодильная установка?

Он широко используется в пищевой промышленности, заморозке морепродуктов, холодильном хранении, фармацевтическом охлаждении, химическом охлаждении и охлаждении промышленных процессов.

Требуется ли установка сложной установки?

Конструкция, монтируемая на раме, объединяет основные компоненты перед поставкой, что сокращает объем работ по прокладке трубопроводов на месте и упрощает установку и ввод в эксплуатацию.

Как полугерметичная конструкция снижает необходимость технического обслуживания?

Герметичная конструкция исключает внешние уплотнения вала и снижает риск утечки хладагента, помогая снизить частоту технического обслуживания при длительной эксплуатации.

Можно ли регулировать мощность охлаждения?

Да. Устройство поддерживает бесступенчатое регулирование производительности в диапазоне 25–100 %, что позволяет мощности охлаждения соответствовать различным требованиям к нагрузке.
