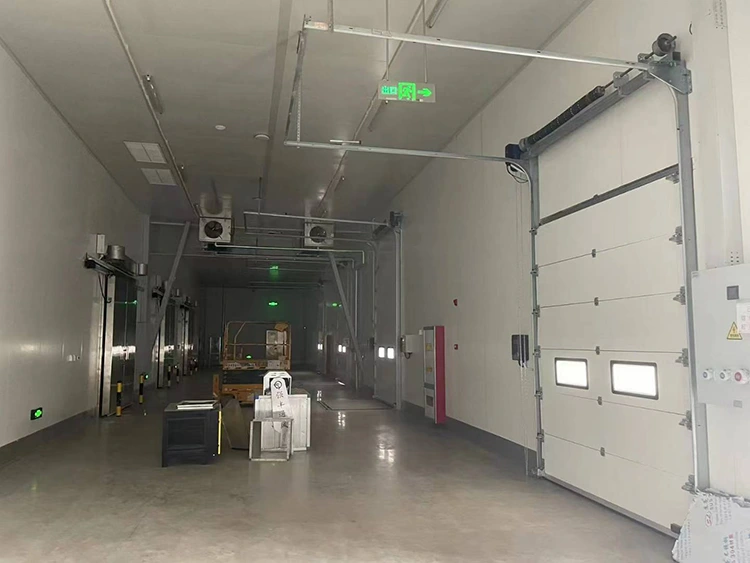

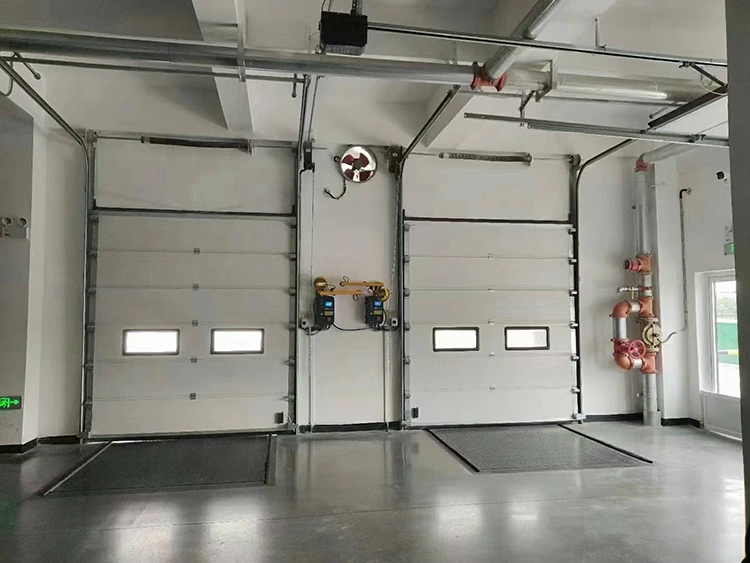

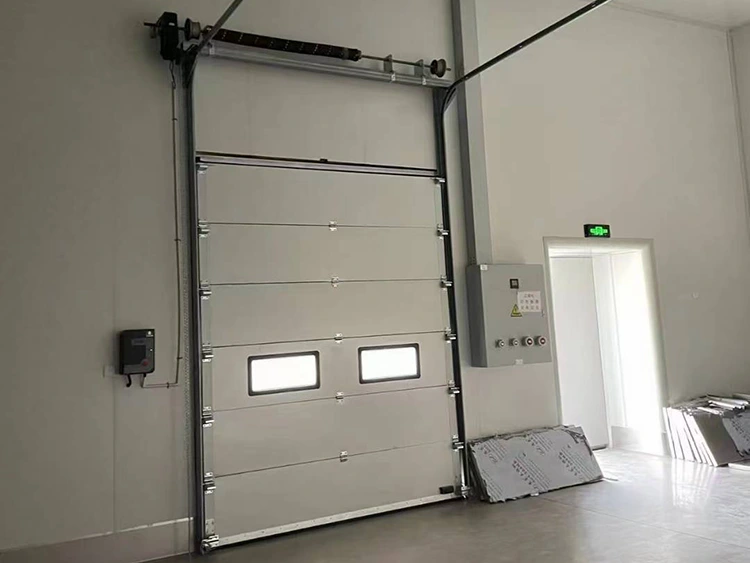

Вертикальная подъемная дверь

Вертикальная подъемная дверь — это промышленная дверная система, в которой дверная панель перемещается вертикально вдоль стены, направляясь вертикальными направляющими. Его наиболее отличительной особенностью является то, что в открытом состоянии дверная панель полностью прилегает к стене непосредственно над проемом, оставляя пространство под потолком свободным от каких-либо горизонтальных направляющих или подвесных компонентов.

Типичные применения:

Перегрузочные склады, морозильные камеры и холодильные склады холодовой цепи

Пищевые предприятия и центральные кухни

Авторемонтные мастерские и покрасочные камеры

Логистические распределительные центры и погрузочные площадки

Заводы по сборке крупнотоннажного оборудования

Пожарные части и гаражи для специализированной техники

Структурный состав и принцип работы

Структурная композиция

Дверная панель: состоит из внутренней и внешней металлической облицовки (сталь, нержавеющая сталь или алюминиевый сплав) и внутреннего наполнителя (пенополиуретан, полистирол или алюминиевые соты). Толщина обычно колеблется от 40 до 150 мм и выбирается исходя из требований к теплоизоляции и прочности конструкции.

Вертикальные направляющие: сверхпрочные C-образные или U-образные оцинкованные стальные направляющие, установленные вертикально на стенах по бокам дверного проема. Они крепятся с помощью встроенных креплений или химических анкеров и оснащены внутренними направляющими ползунами или роликами.

Система балансировки: для балансировки веса дверной панели используются торсионные пружины или противовесы, что позволяет двигателю работать, преодолевая только трение, тем самым снижая потребление энергии.

Система привода: боковой мотор-редуктор, установленный на валу торсионной пружины, или гидравлический силовой агрегат, приводящий в движение барабан с проволочным канатом. Мощность двигателя обычно составляет от 1,5 до 5,5 кВт, в зависимости от размеров и веса двери.

Уплотнительные компоненты: По периметру дверной панели установлены устойчивые к атмосферным воздействиям резиновые ленты, а надувной уплотнитель (по типу подушки безопасности) внизу при закрытии прижимается к полу, предотвращая конвекцию воздуха и попадание пыли.

Блок управления: объединяет контроллер двигателя, преобразователь частоты (ЧРП), реле безопасности и сигнальные интерфейсы; поддерживает локальное нажатие кнопок, дистанционное управление, датчики и удаленную связь.

Принцип работы

Двигатель приводит во вращение барабан, подтягивая дверную панель вверх по направляющим с помощью тросов или цепей. Во время спуска дверь плавно опускается за счет реверса двигателя или силы тяжести. Дверь можно остановить на любой высоте, а точное позиционирование контролируется концевыми выключателями или энкодерами.

Основные типы и руководство по выбору

На основе различных сценариев применения и требований клиентов,Вертикальные подъемные двериможно разделить на следующие виды:

Стандартный размерный ряд

• Ширина двери:≤8000 мм (нестандартные размеры доступны для специальных применений)
• Высота двери:≤6000 мм (проемы большего размера требуют секционного подъема или комбинированных решений)
• Максимальный вес одной панели:Прибл. 1500 кг (уравновешивается системой противовеса или сверхпрочными торсионными пружинами)

Условия установки и технические требования

Вертикальная подъемная дверьпредъявляет особые требования к строительным конструкциям и условиям монтажа. Эти факторы должны быть подтверждены заранее на этапе планирования здания или ремонта.

Минимальный зазор над головой:

Глубина стены с обеих сторон проема:

Несущая способность над дверным проемом:

Требования к ровности пола:

Требования к источнику питания:

Профессиональный опрос сайта от Lynxcool:

Lynxcool предоставляет профессиональные услуги по оценке установки с использованием лазерных дальномеров, настенных сканеров и точных уровней для точной оценки условий на объекте. А«Отчет о подтверждении условий установки дверного проема»предоставляется после проверки. Если существующие условия не соответствуют требованиям, Lynxcool может предложить рекомендации по структурной модификации и технические решения.

Системы управления и дополнительные аксессуары

Стандартная конфигурация управления:

Местный блок управления (кнопки «Пуск/Стоп/Аварийная остановка», световые индикаторы состояния)

Ручной беспроводной пульт дистанционного управления (эффективный радиус действия ≥30 м)

Механические концевые выключатели (верхнее и нижнее предельное положение)

Настраиваемые параметры:

Частотно-регулируемый привод (ЧРП): обеспечивает плавный пуск/остановку, снижает механические удары и позволяет регулировать скорость подъема (обычно 0,15–0,3 м/с).

Сенсорное управление: геомагнитные индукционные петли, микроволновый радар, инфракрасные лучи безопасности.

Интерфейс блокировки: выходной сигнал сухого контакта для блокировки с таким оборудованием, как конвейеры, подъемные платформы или воздушные завесы.

Удаленный мониторинг: загружает статус двери на облачную платформу через модули 4G или Wi-Fi, что позволяет осуществлять мониторинг через мобильное приложение и получать уведомления о тревогах.

«Дверь-в-дверь» (калитка): небольшая входная дверь, встроенная в панель основной двери для прохода пешеходов, что снижает частоту открытия главной двери.

Техническое и послепродажное обслуживание

Регулярное техническое обслуживание:
Рекомендуется проводить проверку раз в полгода для проверки износа троса, выравнивания направляющих и затяжки болтов. Уплотнительные ленты следует регулярно очищать и обрабатывать защитными средствами. Подшипники и цепи следует смазывать ежегодно, чтобы обеспечить бесперебойную работу.

Поддержка по устранению неполадок:
Распространенные проблемы, такие как сопротивление движению двери, перегрев двигателя и сбои дистанционного управления, решаются с помощью быстрых диагностических процедур и дистанционного технического руководства.

Гарантийная политика:

• Конструкция двери:2-летняя гарантия
• Электрические компоненты (двигатель, контроллер, датчики):гарантия 1 год
• Изнашиваемые детали (уплотнительные ленты, ролики): поддержка замены по льготной цене.

Аварийная служба:
Lynxcool предоставляет услуги быстрого реагирования в крупных городах страны, при этом поддержка на месте доступна в пределах48 часов. Для минимизации простоев в работе предусмотрены решения по аварийному ремонту или временной герметизации.

Почему стоит выбрать дверь вертикального подъема Lynxcool

Lynxcool — не только производитель промышленных дверей, но и поставщик инжиниринговых услуг, специализирующийся на холодильных системах и объектах холодовой цепи. Выбирая вертикальную подъемную дверь Lynxcool, вы получаете:

Комплексные инженерные решения:
Конструкция дверей согласована с системами изоляции холодильных камер, холодильным оборудованием и логистическими операциями, чтобы предотвратить проблемы совместимости во время установки и эксплуатации.

Квалифицированная возможность установки:
Имея профессиональную квалификацию в области механического и электрического монтажа иСертификация установки напорного трубопровода GC2, Lynxcool обеспечивает соответствие требованиям и снижает риски приемки.

Extensive Project Experience:
Выполнив сотни проектов промышленных дверей, Lynxcool понимает технические стандарты и эксплуатационные требования пищевой, фармацевтической и логистической отраслей.

Локализованная сервисная поддержка:
При поддержке штаб-квартиры в Циндао компания Lynxcool предоставляет услуги полного жизненного цикла, включая проверку объекта, индивидуальное проектирование, установку, обслуживание и техническую поддержку.

Часто задаваемые вопросы (FAQ) о дверях вертикального подъема

1. Что такое вертикальная подъемная дверь?

A Вертикальная подъемная дверьпредставляет собой систему промышленных дверей, в которой дверная панель перемещается вертикально по прямым настенным направляющим и при полном открытии останавливается прямо над дверным проемом.

В отличие от традиционных секционных подъемных ворот, ворота с вертикальным подъемом не требуют изогнутых или горизонтальных секций направляющих. Под потолком отсутствуют подвесные элементы, что позволяет полностью использовать пространство над головой для установки конвейерных систем, освещения, вентиляционных каналов, мостовых кранов и другого оборудования.

2. В чем разница между дверью вертикального подъема и дверью с высоким подъемом?

Обе дверные системы предназначены для зданий с высокими потолками, но конфигурация их направляющих различна:

Говоря простыми словами,Высотная дверь – компромиссное решение, в то время какВертикальная подъемная дверь обеспечивает максимальное использование пространства над головой..

3. Где обычно используются вертикальные подъемные двери?

Благодаря высокой эффективности использования пространства, отличным характеристикам герметизации и пригодности для работы в сложных условиях двери с вертикальным подъемом широко используются в:

• Объекты холодовой цепи, включая холодильные камеры и морозильные склады.
• Пищевые предприятия и центральные кухни
• Логистические распределительные центры и погрузочные площадки
• Авторемонтные мастерские и гаражи для автодомов
• Пожарные части и гаражи для спецтехники
• Промышленные здания, требующие мостовых кранов или подвесного оборудования

4. Сколько места над головой требуется для установки двери вертикального подъема?

Основное требование заключается в том, что свободное пространство над дверным проемом должно быть:

Высота проема двери + минимум 500 мм.

Пример:
Для дверного проема высотой4 метра, здание должно обеспечивать как минимумВысота над головой 4,5 метра..

Дополнительные требования к установке включают в себя:

• МинимумРасстояние до стены 300 мм с каждой стороны.для направляющих и кронштейнов
• Отклонение уровня пола в пределах±3 ммдля обеспечения надлежащей производительности нижнего уплотнения

Перед установкой рекомендуется провести профессиональное обследование объекта, чтобы подтвердить, соответствует ли конструкция здания требованиям.

5. Какие системы безопасности установлены на дверях вертикального подъема?

Стандартные конфигурации безопасности включают в себя:

Тормозное устройство против падения:
Автоматически блокирует дверную панель в случае обрыва троса или цепи, предотвращая случайное падение.

Обнаружение препятствий и автоматический реверс:
Нижняя пневматическая чувствительная кромка или фотоэлектрическая защитная кромка обнаруживает препятствия и немедленно останавливает и меняет направление движения ворот.

Аварийное ручное управление:
Ручная кривошипная или цепная таль позволяет работать при отключении электроэнергии.

Защита от двойного лимита:
Механические и электронные концевые выключатели работают вместе, чтобы предотвратить перебег.

Эти системы безопасности обеспечивают надежную работу в различных непредвиденных условиях.

6. Как следует обслуживать дверь вертикального подъемника?

Рекомендуемые процедуры технического обслуживания включают в себя:

• Регулярно удаляйте пыль и посторонние предметы с направляющих, чтобы поддерживать направляющие в чистоте.
• Проверяйте износ и натяжение троса каждые три месяца.
• Смазывайте подшипники, ролики, цепи и другие движущиеся компоненты каждые шесть месяцев.
• Регулярно проверяйте уплотнительные ленты и при необходимости заменяйте устаревшие компоненты.
• Выполните проверку баланса вручную: отключите питание и поднимите дверь наполовину; дверь должна оставаться устойчивой, не падать и не подниматься

Правильное техническое обслуживание помогает продлить срок службы и сократить время непредвиденных простоев.

7. Каковы распространенные проблемы с дверями вертикального подъемника и способы их решения?

В случае сложных неисправностей следует обращаться к профессиональным специалистам по техническому обслуживанию для проверки и ремонта.

8. Как я могу получить индивидуальное решение и предложение по производству вертикальных подъемных дверей?

Lynxcool обеспечивает полную поддержку проекта, включая:

• Проверка объекта
• Дизайн решения
• Производство оборудования
• Монтаж и ввод в эксплуатацию
• Послепродажное обслуживание

Чтобы получить индивидуальное предложение и коммерческое предложение, пожалуйста, предоставьте:

• Размеры дверного проема (ширина × высота)
• Фотографии объекта или архитектурные чертежи
• Условия эксплуатации (температура, требования к чистоте и т.д.)
• Особые требования (взрывозащищенное исполнение, конструкция из нержавеющей стали, интегрированные системы управления и т. д.)

Техническая команда Lynxcool оценит требования вашего проекта и предоставит подходящее решение для вертикальной подъемной двери.
